脈動分析:

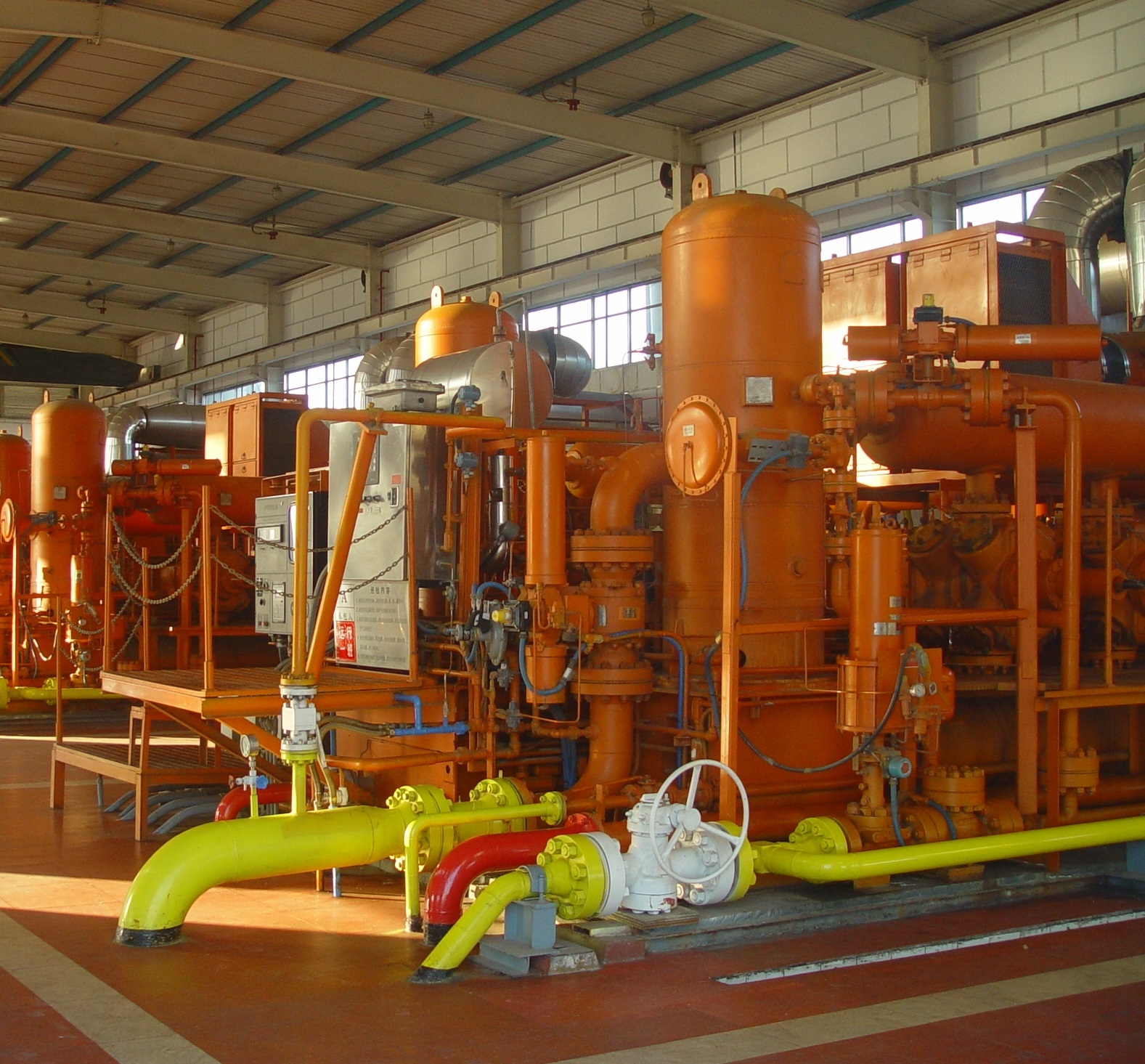

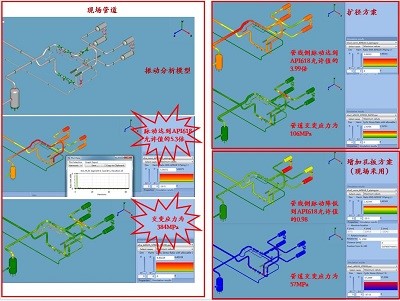

針對往復式壓縮機及管道系統,按照API618的要求,進行脈動研究、機械評估和共振分析,必要時進行管道受迫響應分析。
流致振動(FIV):

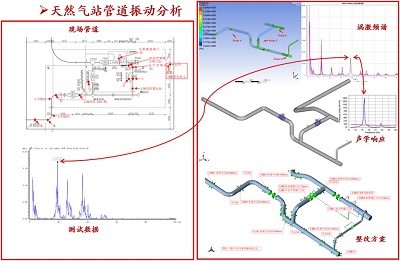

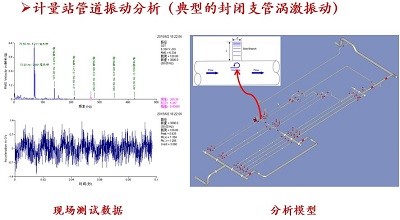

FIV主要出現在離心式壓縮機管道系統、離心泵管道系統、海上采油立管和換熱器管等。FIV分析主要是根據管道布置判斷可能發生渦流的位置,通過計算流體動力學計算渦流的脫落頻率和壓力脈動,分析對管道振動的影響。對于復雜問題,有時需要結合AIV進行,并進行管道系統受迫響應分析。
對插入管道中的溫度檢測儀表外保護套管,可通過FIV分析進行強度校核。
聲致振動(AIV):
AIV主要出現在天然氣或兩相流管道系統中。AIV分析主要針對安全閥、限流孔板、減壓閥、調節閥等產生的噪聲和振動問題。
水擊:
泵的啟停及閥門的快速開關引起的壓力驟變會導致管道、支架或設備破壞,通過分析水擊作用下管道的動力特性,可以避免泵汽蝕、管道連接部位泄漏、管線破裂、閥門及儀表元件損壞等危害。
氣蝕:
氣蝕是液體內部氣泡形成和潰滅的動態過程,主要發生在工藝介質壓力局部下降的位置,如離心泵、調節閥門、孔板等。當汽泡潰滅時,將產生非常高的局部壓力,從而導致噪音、管道振動、部件損壞等問題。對于氣蝕問題,需要結合CFD進行分析。
